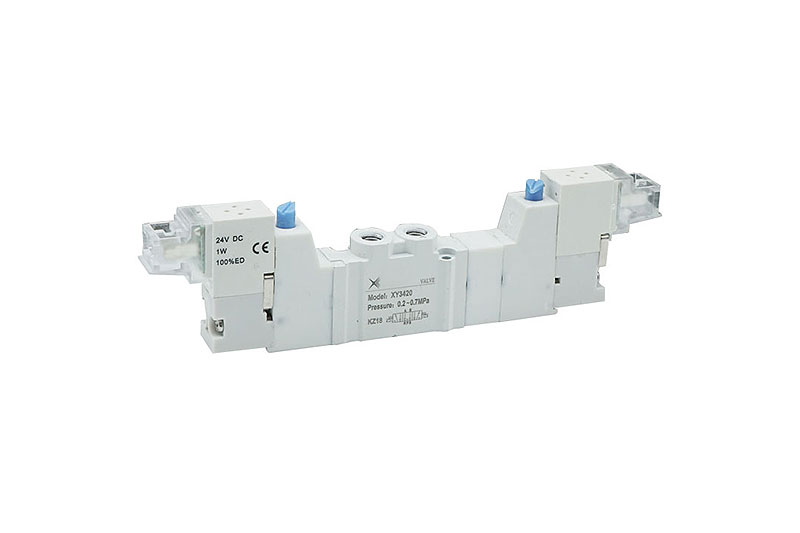

3系列三位五通低功耗中泄電磁閥
型號：XY3420
類別：三位五通中泄式電磁閥
品牌：星宇XINGYU
產地：寧波奉化
技術參數
| 產品系列 | XY系列5通電磁閥 | |||
| 產品型號 | XY3000/XY5000/XY7000 | |||
| 產品規格 | 3000系列 | 5000系列 | 7000系列 | |
| 使用壓力范圍 MPa | 2位5通 | 0.15-0.7 | ||
| 3位5通 | 0.2-0.7 | |||
| 使用介質 | 經40um濾芯過濾過的壓縮空氣 | |||
| 環境溫度及介質溫度℃ | -5~50(但未凍結) | |||
| 接管口徑 | 進氣口=工作口=排氣口=M5 | 進氣口=工作口=排氣口=1/8 | 進氣口=工作口=1/4 | |
| 排氣口=1/8 | ||||
| 控制方式 | 內部先導式 | |||
| 先導排氣方式 | 外部集中排氣 | |||
| 最大動作動頻率 Hz | 2位單電控 | 10 | 5 | 5 |
| 2位雙電控 | 10 | 5 | 5 | |
| 3位 | 3 | 3 | 3 | |
| 手動操作方式 | 手動壓下回轉鎖定式 | |||
| 出線方式 | 垂直式/平行式/垂直平行通用式 | |||
| 線圈額定電壓V | DC12/24 | |||
| 允許電壓波動 | 額定電壓±10% | |||
| 消耗功率 W | 標準 | 1 | ||
| 帶節電回路 | 啟動功率1.8/維持功率0.5 | |||
| 過電保護回路 | 可選 | |||
| 指示燈 | 有，采用LED | |||
| 絕緣等級 | F | |||
